一、产品概述

故障电弧限流保护器（智慧用电模块），是一种高度集成预防线路电气火灾的新型智能化产品， 其核心功能可以有效识别线路中的串联故障电弧（俗称电火花）、并联故障电弧（短路电弧）和接地 故障电弧，同时检测电压、电流、漏电、温度、频率、功率因数、电量等参数，当线路参数异常时立 即切断线路负载并发出声光报警，同时通过物联网技术将实时数据和报警信息上传至云平台并通过电 话、短信、手机APP推送至各级负责人，以达到有问题，早发现；有故障，早排除；有火情，早扑 救；预防和规避大规模的电气火灾发生。可广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、 文物建筑、会展、住宅、出租屋、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商 场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。

二、功能特点

实时监测用电线路的串联故障电弧（俗称电火花）、并联故障电弧（短路电弧）、接地故障电弧，当线路发生故障电弧（电火花）时，能立即切断电路，防止电气线路电气火灾的发生，同时当线路发生短路时，能在15 ms 内快速实现限流保护动作。还具有过欠压保护、过流保护；过热保护：当保护器内部器件工作温度过高时，保护器实施超温限流保护，电缆超温保护；零序漏电保护，并发出声光报警信息；组网模式：设备可选配RS485/4G组网连接模式，可连接至电气火灾监控设备主机，也可实现云平台远程监控管理。

三.技术参数

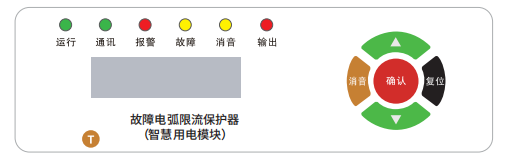

四.指示操作说明

指示灯说明：

运行灯：设备正常运行时该指示灯常亮，进入参数设置状态时闪烁；

通讯灯：设备通讯正常时该指示灯常亮，通讯搜索连接时闪烁；

报警灯：设备报警时该指示灯常亮；

故障灯：设备故障时该指示灯常亮；

消音灯：当设备发生故障报警后，声光报警时，操作消音键，该指示灯常亮；

输出灯：当设备主回路闭合后，输出有电时该指示灯常亮。

按键操作说明：

确认键：短按该按键为确认、后移一位、查看当前故障报警信息，长按该按键清零电量；

复位键：短按该按键为返回、退出、前移一位，长按该按键复位；

消音键：短按该按键消音(关闭蜂鸣器),长按该按键进入参数设置状态；

向上键：短按该按键为向上翻页、向上移一位、数字加一，长按该按键主回路退出强制断电状态，磁保持继电器闭合；

向下键：短按该按键为向下翻页、向下移一位、数字减一；长按该按键主回路强制断电；

“T”键：为电弧功能测试键，短按1秒，测试电弧报警功能。

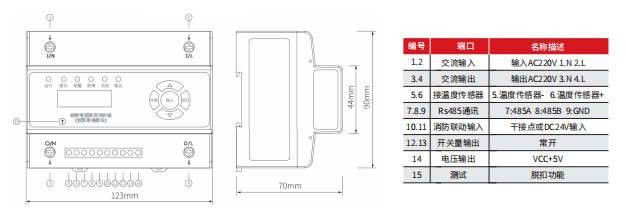

五.产品尺寸

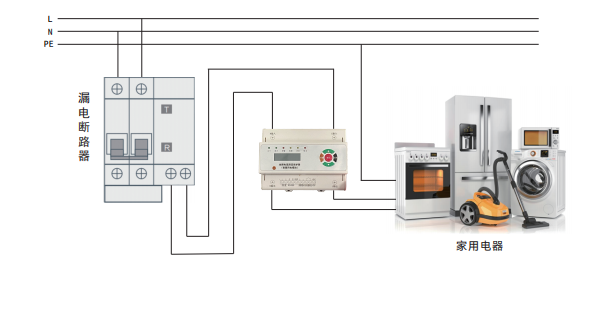

六.接线说明

特别注意！

前端是漏电保护器，火线、零线从漏电保护器出线端引至故障电弧限流保护器（智慧用电模块）。

接入本保护器的零线，经保护器到终端负载设备。

RS485通讯为可选辅助功能，实际应用可不接。

七.安装方式

故障电弧限流保护器（智慧用电模块）采用35mm导轨安装，可以导轨安装在墙面上也可以导轨 安装固定于具有良好通风散热条件的配电箱内部。

注意:在设备周围一定要留30mm以上的通风距离。

在故障电弧限流保护器（智慧用电模块）中，左右两侧端子为强电接线端子，保护器的进出线 应根据保护器(或前端断路器)的额定电流选择合适的线径，例:20A-6mm²、40A-10mm²、63A-16mm²。

左下方端子为弱电信号端子，温度探头接入不分方向，485通讯端子推荐使用2-1.5mm²以上屏蔽 线(注意AB方向)，消防联动输入默认DC24V输入。

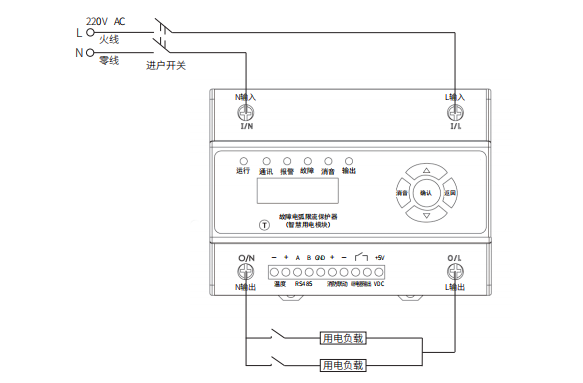

八.现场接线示意图

注意:

故障电弧限流保护器（智慧用电模块）正确接线并上电后，液晶屏应显示正常运行界面，若投入 负载运行过程中出现任何故障，可根据保护器的报警信息分析故障并进行故障排除。

严禁非专业人士擅自打开产品外壳，故障电弧限流保护器（智慧用电模块）投入使用之后即使被 保护限流发生短路或过载故障而被限流保护时，保护器仍处于带电状态，不允许随意触碰用电线路或 金属部分，应及时通知相关人员检查线路排除故障，故障排除后，需上一级开关断路后再上电。
